A1U 2.3 - Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

Cena 3 105 Kč

3 757,05 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (2)

Dotaz na produkt

Porovnat

Radek Odložilík

+420 724 750 554

Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu A1U 2.3 - Měřicí převodník střídavého proudu (2)

Převodník AC proudu

A1U 2.3 13 F050 4 0.5 T1 H1

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz

OBJ: IMU22-42210

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

3 105 Kč/ks

3 757,05 Kč s DPH

Převodník AC proudu

A1U 2.3 15 F050 4 0.5 T1 H1

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz

OBJ: IMU22-62210

Záruka: 24 m.

Skladem v GHV

skladem >10 ks

3 105 Kč/ks

3 757,05 Kč s DPH

Popis výrobku

Vstupní veličiny

Vstupní veličina	sinusový střídavý proud
Rozsah vstupních hodnot	0 - 200 μA 0 - 10 A
Kmitočtový rozsah	48...62 Hz
Příkon	I_E x 0,1 V - proudový vstup U_E² / R_E – napěťový vstup
Provozní napětí	519 V AC max, 300 V DC (300V CAT III)
Povolené vybuzení rozsahu	1,2 I_EN
Mez přetížitelnosti	1,2 I_EN trvale 20 I_EN max. 1 s

Použití

Převodníky řady 2.3 převádí vstupní proud na vynucené stejnosměrné napětí a proud při zachování polarity měřených hodnot. Tyto výstupní signály mohou být indikovány ukazovacími přístroji cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Měřené hodnoty převodníků zahrnují sinusové i nesinusové a stejnosměrné proudy a napětí. Při dodržení maximální impedance lze připojit k výstupu více zobrazovacích zařízení, záznamníků, regulátorů atp. Ovládací napětí se přivádí na samostatný vstup.

Výstupy, vstupy a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou zkratu vzdorné a zabezpečené proti chodu naprázdno. Převodky jsou určeny pro montáž do elektrických strojů a rozváděčů. Při montáži a užívání je třeba dodržovat platné předpisy a legislativu.

Popis funkce

Měřený proud je převeden přes bočník (napětí přes dělič napětí) na opticky oddělený signál, který je následně konvertován na vynucený stejnosměrný proud nebo napětí.

Výstupní veličiny

Proudový výstup
Výstupní proud I_A	vynucený stejnosměrný proud (0 - 20 mA)
Jmenovitý proud I_AN	0...20 mA nebo 4 - 20 mA
Výstupní zátěž R_A	0...500 Ω
Omezení proudu	140 - 150% koncové hodnoty
Napěťový výstup
Výstupní napětí U_A	Vynucené DC napětí
Zbytkové vlnění při R_{A max}	0 - 10 V nebo 2 - 10 V
Doba ustálení při R_{A max}	≥ 4 kΩ
Napěťový výstup
Chyba zátěže	≤ 0,1 % při změně zátěže 50 %
Zbytkové zvlnění	≤ 1% rms
Napětí naprázdno	≤ 15 V

Funkční schéma

Upozornění:
Vstup, výstup a pomocné napájení jsou galvanicky odděleny!

Osazení svorek

Schéma	Svorka	Funkce
	1	I_E
	3	I_E
	2	U_E
	5	U_E
	19	U_A,I_A (+)
	20	U_A,I_A (-)
	1	U_HL1
	3	U_HN

Konverzní charakteristiky

Schéma zapojení

Rozměry

Pomocné napájení

Kód	Pomocné napětí	Příkon
H1	230 V~ (195 - 253 V), 48 - 62 Hz	<3.5VA
H2	115 V~ (98 - 126 V), 48 - 62 Hz	<3.5VA

Podmínky okolního prostředí

Uživatelská skupina	I Třída převodníku K55
Rozsah pracovní teploty	-10 až +55 °C
Rozsah skladovací teploty	-25 až +70 °C
Relativní vlhkost	≤ 75 % ročního průměru, bez kondenzace. Zařízení určeno pouze k vnitřnímu použití!

Přesnost při jmenovitých podmínkách

Přesnost
Přesnost	Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift	≤ 0,02 % / K – platný pro standardní provedení a maximálně po dobu 1 roku
Jmenovité podmínky
Vstupní napětí	U_EN ± 2 %
Kmitočet	45 – 62 Hz ± 1%, činitel harmonického zkreslení 0.05
Teplota okolí	23 °C ± 1 K
Doba náběhu	≤ 5 min
Pomocné napájení	UHN ± 2 %, 50...60 Hz

Předpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 60 715
DIN EN 61 010-1
DIN EN 61 326-1
DIN EN 61 000-4-3

Technické údaje

Konstrukční provedení pouzdra	pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715)
Materiál pouzdra	ABS/PC černý, se zhášecími přísadami podle UL 94 V - 0
Připojovací svorky	šroubové svorky
Průřezy připojovacích vodičů	max. ≤ 4 mm²
Stupeň krytí	IP 40 pouzdro, IP 20 svorky
Zkušební napětí	2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně
Pracovní napětí	300 V (síťové napětí fáze-nula)
Třída ochrany	II
Kategorie přepětí	CAT III
Stupeň znečištění	2
Rozměry š × v × d	22,5×80×115 mm
Hmotnost	cca 0,16 kg

Soubory ke stažení

Katalogový list

Katalogový list měřicích převodníků proudu a napětí 2.3

(PDF, 1.3 MB)

Výkresy

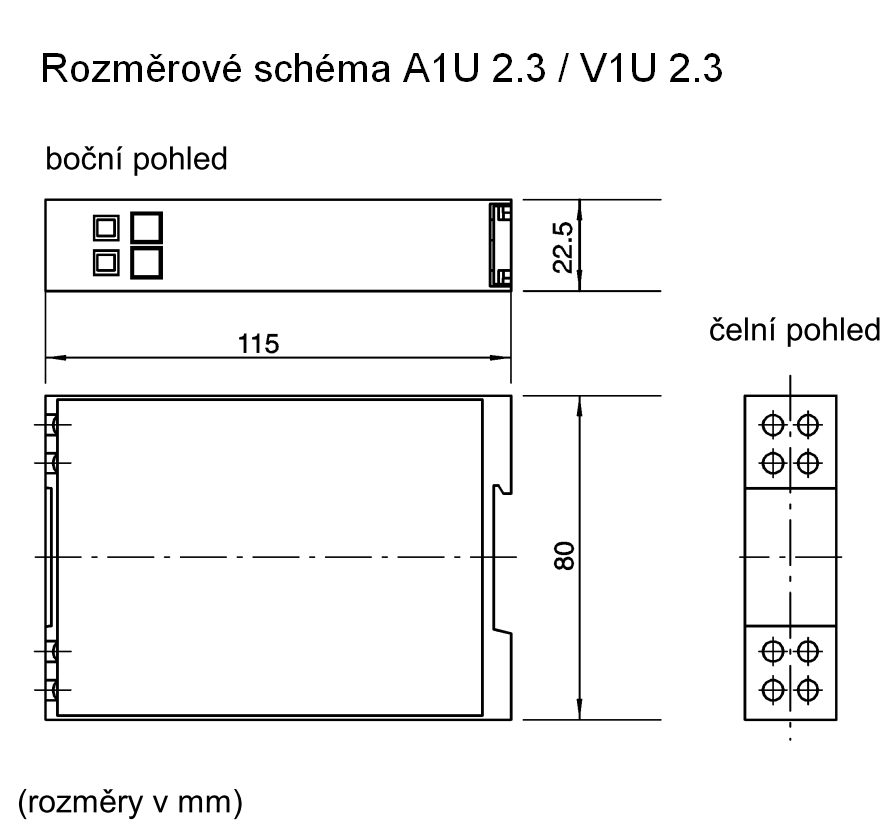

Rozměrové schéma A1U/V1U 2.3
