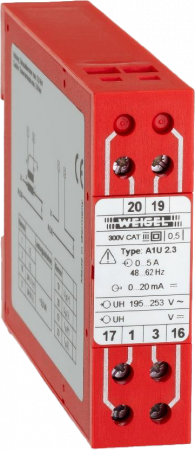

A1U 2.3 - Měřicí převodník střídavého proudu (stránka: 2)

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Měřicí převodníky napětí a proudu.

Měřicí převodník střídavého proudu.

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Měřicí převodníky napětí a proudu.

Vstupní veličiny

Vstupní veličina sinusový střídavý proud
Rozsah vstupních hodnot 0 - 200 μA
0 - 10 A
Kmitočtový rozsah 48...62 Hz
Příkon IE x 0,1 V - proudový vstup
UE2 / RE – napěťový vstup
Provozní napětí 519 V AC max, 300 V DC (300V CAT III)
Povolené vybuzení rozsahu 1,2 IEN
Mez přetížitelnosti 1,2 IEN trvale
20 IEN max. 1 s

Použití

Převodníky řady 2.3 převádí vstupní proud na vynucené stejnosměrné napětí a proud při zachování polarity měřených hodnot. Tyto výstupní signály mohou být indikovány ukazovacími přístroji cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Měřené hodnoty převodníků zahrnují sinusové i nesinusové a stejnosměrné proudy a napětí. Při dodržení maximální impedance lze připojit k výstupu více zobrazovacích zařízení, záznamníků, regulátorů atp. Ovládací napětí se přivádí na samostatný vstup.

Výstupy, vstupy a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou zkratu vzdorné a zabezpečené proti chodu naprázdno. Převodky jsou určeny pro montáž do elektrických strojů a rozváděčů. Při montáži a užívání je třeba dodržovat platné předpisy a legislativu.

Popis funkce

Měřený proud je převeden přes bočník (napětí přes dělič napětí) na opticky oddělený signál, který je následně konvertován na vynucený stejnosměrný proud nebo napětí.

Výstupní veličiny

Proudový výstup
Výstupní proud IA vynucený stejnosměrný proud (0 - 20 mA)
Jmenovitý proud IAN 0...20 mA nebo 4 - 20 mA
Výstupní zátěž RA 0...500 Ω
Omezení proudu 140 - 150% koncové hodnoty
Napěťový výstup
Výstupní napětí UA Vynucené DC napětí
Zbytkové vlnění při RA max 0 - 10 V nebo 2 - 10 V
Doba ustálení při RA max ≥ 4 kΩ
Napěťový výstup
Chyba zátěže  ≤ 0,1 % při změně zátěže 50 %
Zbytkové zvlnění  ≤ 1% rms
Napětí naprázdno  ≤ 15 V

Funkční schéma

Upozornění:
Vstup, výstup a pomocné napájení jsou galvanicky odděleny!

Osazení svorek

Schéma Svorka Funkce
1 IE
3 IE
2 UE
5 UE
19 UA,IA (+)
20 UA,IA (-)
1 UHL1
3 UHN

Konverzní charakteristiky

Schéma zapojení

Rozměry

Pomocné napájení

Kód Pomocné napětí Příkon
H1 230 V~ (195 - 253 V), 48 - 62 Hz <3.5VA
H2 115 V~ (98 - 126 V), 48 - 62 Hz <3.5VA

Podmínky okolního prostředí

Uživatelská skupina I Třída převodníku K55
Rozsah pracovní teploty -10 až +55 °C
Rozsah skladovací teploty -25 až +70 °C
Relativní vlhkost ≤ 75 % ročního průměru, bez
kondenzace. Zařízení určeno pouze
k vnitřnímu použití!

Přesnost při jmenovitých podmínkách

Přesnost
Přesnost Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift ≤ 0,02 % / K – platný pro standardní
provedení a maximálně po dobu 1 roku
Jmenovité podmínky
Vstupní napětí UEN ± 2 %
Kmitočet 45 – 62 Hz ± 1%, činitel harmonického
zkreslení 0.05
Teplota okolí 23 °C ± 1 K
Doba náběhu ≤ 5 min
Pomocné napájení UHN ± 2 %, 50...60 Hz

Předpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 60 715
DIN EN 61 010-1
DIN EN 61 326-1
DIN EN 61 000-4-3

Technické údaje

Konstrukční provedení pouzdra pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715)
Materiál pouzdra ABS/PC černý, se zhášecími přísadami podle UL 94 V - 0
Připojovací svorky šroubové svorky
Průřezy připojovacích vodičů max. ≤ 4 mm2
Stupeň krytí IP 40 pouzdro, IP 20 svorky
Zkušební napětí 2210 V všechny obvody proti pouzdru
3536 V všechny obvody vzájemně
Pracovní napětí 300 V (síťové napětí fáze-nula)
Třída ochrany II
Kategorie přepětí CAT III
Stupeň znečištění 2
Rozměry š × v × d 22,5×80×115 mm
Hmotnost cca 0,16 kg
