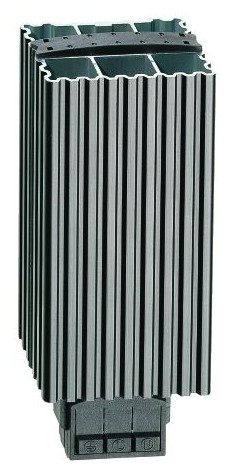

HG 140 - Topné těleso

Série HG 140 - Topné těleso s konektorem
  • Připojení tlakovými svorkami.
  • Dynamický náběh teploty.
  • Široký rozsah napájecích napětí.
  • Nastavený teplotní limit.
  • Energeticky úsporné provedení.
  • Jednoduchá montáž a instalace na DIN lištu.

Kontakt:

Ing. Gross Martin
Tel.: +420 724 767 093Dotaz na výrobek

Ke stažení:

Katalogový listVzorce pro výpočet regulace

Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty v rozváděči pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči. Konektor pro připojení napájecích vodičů zrychluje instalaci.

Technická data

Provozní napětí AC/DC 120...240 V (min. 110 V, max. 265 V)
Topný element PTC pozistor, samoregulovaný s teplotním limitem
Tepelný zářič eloxovaný hliníkový profil
Připojení 3 bezšroubové svorky pro lankové vodiče
0,5-1,5 mm2 a pevné vodiče 0,5-2,5 mm2
Kryt svorek černý plast dle UL94 V-0
Uchycení příchytka na DIN lištu 35 mm, EN 50022
Montážní poloha svislá
Provozní/skladovací teplota -45 až +70 °C
Třída ochrany I (zemněním)
Stupeň krytí IP 20
Schválení VDE, UL File No. E150057
Volitelné příslušenství

uchycení šroubem, obj. č 09024.0-00 (1 balení = 2 kusy)

Poznámka: stadardní připojení na DIN lištu. Pokud je vyžadováno připojení na panel šrouby, lze dokoupit úchytky.

Provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 %
Obj. číslo Tepelný výkon* Max. spínací proud (Výška) L Hmotnost
14000.0-00 15 W 1,5 A 65 mm 0,3 kg
14001.0-00 30 W 3,0 A 65 mm 0,3 kg
14003.0-00 45 W 3,5 A 65 mm 0,3 kg
14005.0-00 60 W 2,5 A 140 mm 0,4 kg
14006.0-00 75 W 4,0 A 140 mm 0,5 kg
14007.0-00 100 W 4,5 A 140 mm 0,5 kg
14008.0-00 150 W 9,0 A 220 mm 0,7 kg
* při pokojové teplotě 20 °C

Schéma

Schéma polovodičového topného tělesa HG140
Připojení polovodičového topného tělesa HG140

Údaje pro objednávku

Objednací čísloNázev / popisCena
bez DPH
Cena
s DPH
Objednat
14000.0-00HG 140 - 15 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 15W; Max. spínací proud: 1,5A; Délka (L): 65mm; Připojení svorkovnicí; Hmotnost: 0,3kg; Stupeň krytí: IP20
639 Kč767 KčPřidatUbrat ks
14001.0-00HG 140 - 30 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 30W; Max. spínací proud: 3A; Délka (L): 65mm; Připojení svorkovnicí; Hmotnost: 0,3kg; Stupeň krytí: IP20
701 Kč841 KčPřidatUbrat ks
14003.0-00HG 140 - 45 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 45W; Max. spínací proud: 3,5A; Délka (L): 65mm; Připojení svorkovnicí; Hmotnost: 0,3kg; Stupeň krytí: IP20
739 Kč887 KčPřidatUbrat ks
14005.0-00HG 140 - 60 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 60W; Max. spínací proud: 2,5A; Délka (L): 140mm; Připojení svorkovnicí; Hmotnost: 0,4kg; Stupeň krytí: IP20
1 021 Kč1 225 KčPřidatUbrat ks
14006.0-00HG 140 - 75 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 75W; Max. spínací proud: 4A; Délka (L): 140mm; Připojení svorkovnicí; Hmotnost: 0,5kg; Stupeň krytí: IP20
1 079 Kč1 295 KčPřidatUbrat ks
14007.0-00HG 140 - 100 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 100W; Max. spínací proud: 4,5A; Délka (L): 140mm; Připojení svorkovnicí; Hmotnost: 0,5kg; Stupeň krytí: IP20
1 131 Kč1 357 KčPřidatUbrat ks
14008.0-00HG 140 - 150 W - Polovodičové topné těleso
Provozní napětí: AC/DC 120-240V; Výkon: 150W; Max. spínací proud: 9A; Délka (L): 220mm; Hmotnost: 0,7kg
1 478 Kč1 774 KčPřidatUbrat ks
09024.0-00Uchycení šroubem pro HGK/HG
Volitelné příslušenství pro uchycení topných těles řady HGK a HG na panel pomocí šroubů.
28 Kč34 KčPřidatUbrat ks
