Bloky zkratovacích svorek pro transformátory proudu (stránka: 2)
Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..
Dotaz na produktPorovnat
Varianty k produktu Bloky zkratovacích svorek pro transformátory proudu (4)
Provedení s fázovými svorkami L1, L2, L3 a N, PE.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN;
Provedení s fázovými svorkami L1, L2, L3 a N, PE.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN;
Provedení bez fázových svorek.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN.
Provedení bez fázových svorek.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN.
Popis výrobku
Zkratovací svorky pro transformátory proudu
- Zkratovací bloky svorkovnic pro připojení tří nebo čtyř transformátorů proudu
- Možnost odpojení fázových vodičů L1, L2, L3 a nulového vodiče
- Jmenovité napětí: 500 V IEC ( 300 V UL)
- Jmenovitý proud: 30 A
- Jmenovité impulzní napětí: 6 kV
- Zkušební zdířky pro kontrolní měření
- Maximální průřez vodiče: 10 mm2 (možnost připojit i vodiče s dutinkami)
- Výška: 65 mm
- Hloubka: 100 mm
- Svorky s technoligií Push-In
Rozšířené informace
Základní rozdělení
| Popis sady svorek | Objednací číslo | Počet párů pro připojení | Napěťové svorky |
|---|---|---|---|

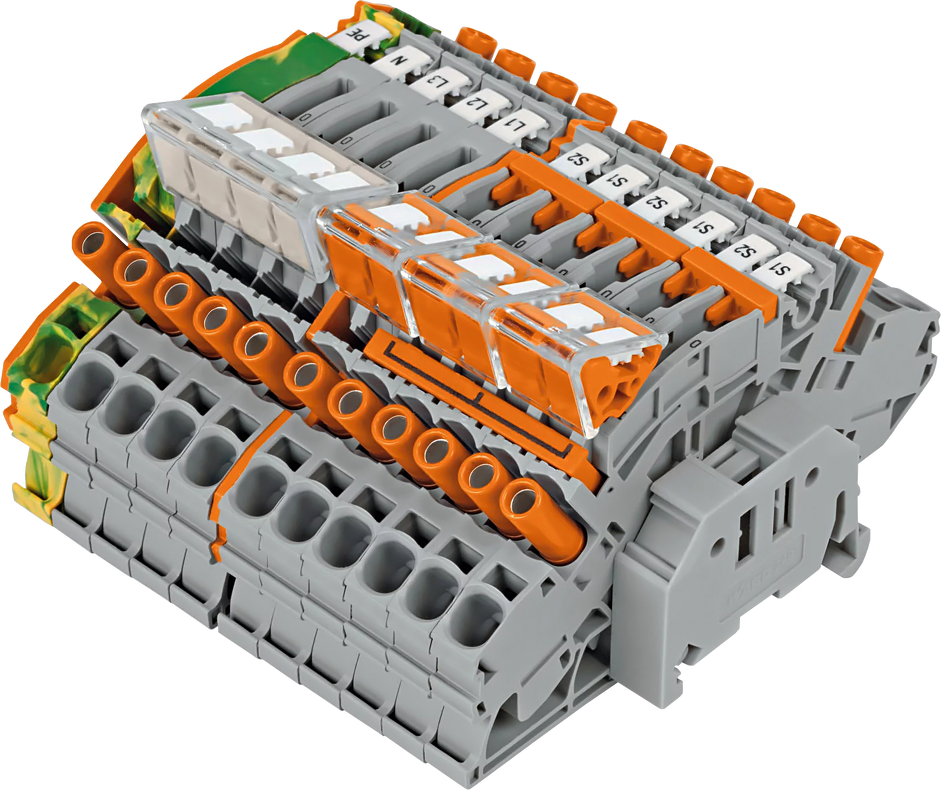

| Zkratování 3 transformátorů proudu a odpojení L1, L2, L3 a N, se zemnícím vodičem | 2007-8873 | 3 | ANO |

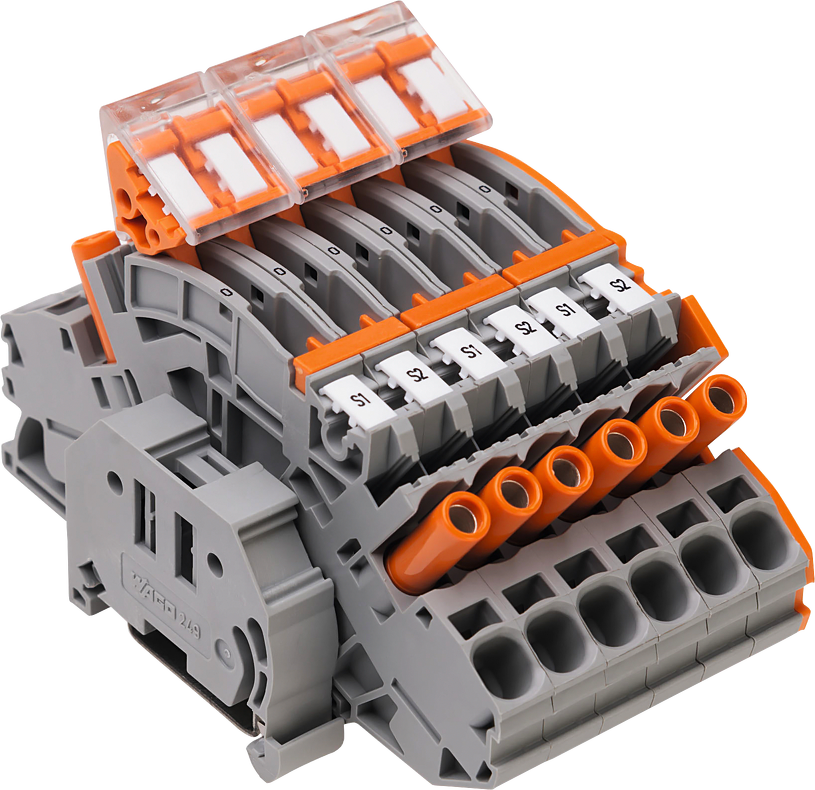

| Zkratování 3 transformátorů proudu | 2007-8875 | 3 | NE |

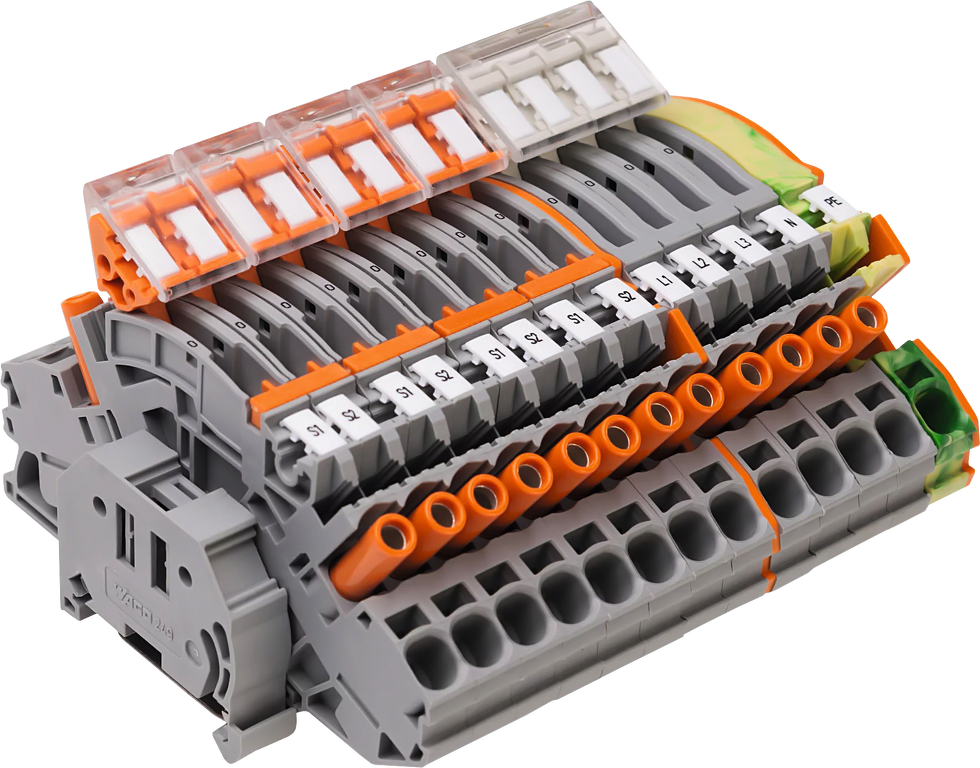

| Zkratování 4 transformátorů proudu a odpojení L1, L2, L3 a N, se zemnícím vodičem | 2007-8874 | 4 | ANO |

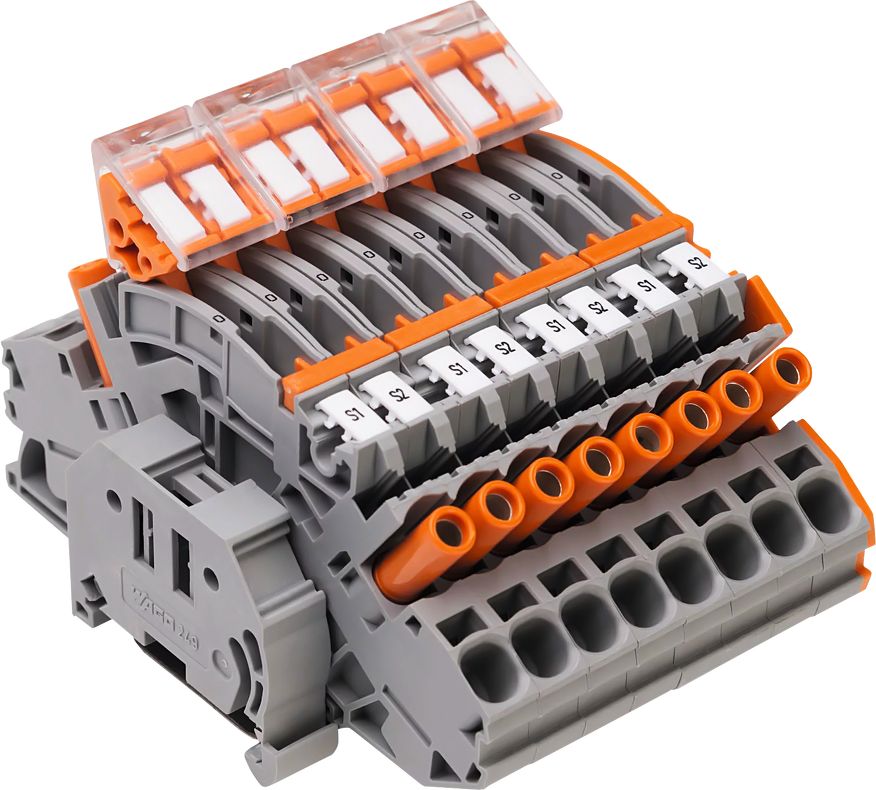

| Zkratování 4 transformátorů proudu | 2007-8877 | 4 | NE |
