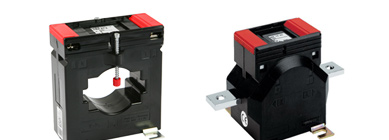

Přístrojové transformátory proudu

ASR 14.3 - Měřicí transformátor proudu s kruhovým otvorem

ASR 14.3 - Násuvný transformátor proudu

Primární jm. proud: 50...150 A
Primární vodič Ø: max 14 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 30 mm

ASR 20.3 - Měřicí transformátor proudu s kruhovým otvorem

ASR 20.3 - Násuvný transformátor proudu

Primární jm. proud: 60...300 A
Primární vodič Ø: max 21 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 30 mm

ASR 201.3 - Měřicí transformátor proudu s kruhovým otvorem

ASR 201.3 - Násuvný transformátor proudu

Primární jm. proud: 75...300 A
Primární vodič Ø: max 21 mm
Šířka: 44 mm
Výška: 64,5 mm
Hloubka: 30 mm

CTB 31.35 - Měřicí transformátor proudu násuvný

CTB 31.35 - Transformátor proudu

Primární jm. proud: 50...750 A
Primární vodič Ø: max 25,7 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 25 x 12 mm
Primární pas 3: 20 x 20 mm
Šířka: 60 mm
Výška: 80,9 mm
Hloubka: 52 mm

CTB 41.35 - Měřicí transformátor proudu násuvný

CTB 41.35 - Transformátor proudu

Primární jm. proud: 75...1000 A
Primární vodič Ø: max 31,8 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 30 x 15 mm
Šířka: 70 mm
Výška: 91,15 mm
Hloubka: 52 mm

CTB 51.35 - Měřicí transformátor proudu násuvný

CTB 51.35 - Transformátor proudu

Primární jm. proud: 100...1250 A
Primární vodič Ø: max 43,7 mm
Primární pas 1: 50 x 12 mm
Primární pas 2: 40 x 30 mm
Šířka: 85 mm
Výška: 80,9 mm
Hloubka: 52 mm

ASR 22.3 2U - Měřicí transformátor proudu s přepínatelným vinutím

ASR 22.3 - Násuvný transformátor proudu

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm

ASK 31.3 2U - Měřicí transformátor proudu s přepínatelným vinutím

ASK 31.3 - Násuvný transformátor proudu

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm

ASK 31.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

ASK 31.4 - Násuvný transformátor proudu

Primární jm. proud: 100...600 A
Primární vodič Ø: max 28 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 58 mm

WSK 30 - Měřicí transformátor proudu závitového provedení

WSK 30 - Transformátor proudu se závitem

Primární jm. proud: 1...20 A
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 35 mm

WSK 40 - Měřicí transformátor proudu závitového provedení

WSK 40 - Transformátor proudu se závitem

Primární jm. proud: 1...30 A
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 45 mm

WSK 40N - Měřicí transformátor proudu závitového provedení

WSK 40 - Transformátor proudu se závitem

Primární jm. proud: 30...50 A
Šířka: 71 mm
Výška: 107 mm
Hloubka: 55 mm

KBR 18 - Měřicí transformátor proudu násuvný s děleným jádrem

KBR - Měřicí transformátor proudu s děleným jádrem

Primární jm. proud: 50...250 A
Primární vodič Ø: max 18,5 mm
Šířka: 41,6 mm
Výška: 64,50 mm
Hloubka: 67,30 mm

KBR 18S - Měřicí transformátor proudu násuvný s děleným jádrem

KBR - Měřicí transformátor proudu s děleným jádrem

Primární jm. proud: 60...250 A
Primární vodič Ø: max 18 mm
Šířka: 36 mm
Výška: 51,10 mm
Hloubka: 50 mm

KBR 18L - Měřicí transformátor proudu násuvný s děleným jádrem

KBR - Měřicí transformátor proudu s děleným jádrem

Primární jm. proud: 100...250 A
Primární vodič Ø: max 18 mm
Šířka: 49 mm
Výška: 68,8 mm
Hloubka: 59 mm

ASRD 14 - Třífázová souprava měřicích transformátorů proudu

ASRD 14 - Třífázový měřicí transformátor

Primární jm. proud: 3x 50...3x 150 A
Primární vodič Ø: max 13,5 mm
Šířka: 105 mm
Výška: 90 mm
Hloubka: 54 mm

ASRD 205.37 - Třífázová souprava měřicích transformátorů proudu

ASRD 205.37 - Třífázový měřicí transformátor

Primární jm. proud: 3x 100...3x 250 A
Primární vodič Ø: max 18 mm
Primární pas: 20 x 5 mm
Šířka: 115 mm
Výška: 65 mm
Hloubka: 37 mm

ASRD 310.37 - Třífázový měřicí transformátor proudu

ASRD 310.37 - Třífázový měřicí transformátor

Primární jm. proud: 3x 250...3x 600 A
Primární vodič Ø: max 22 mm
Primární pas: 30 x 20 mm
Šířka: 150 mm
Výška: 75 mm
Hloubka: 37 mm

KSU - Součtový transformátor proudu

KSU - Sčítací transformátor proudu

Primární jm. proud: 1 nebo 5 A
Počet primárních vstupů: 2 / 3
Šířka: 127 mm
Výška: 90 mm
Hloubka: 57 mm

SUSK - Součtový transformátor proudu

SUSK - Sčítací transformátor proudu

Primární jm. proud: 1 nebo 5 A
Počet primárních vstupů: 3 až 8
Šířka: 156 mm
Výška: 136,5 mm
Hloubka: 65 mm

SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem

ASR 22.3 - Násuvný transformátor proudu

Primární jm. proud: 125...200 A
Primární vodič Ø: max 19,2 mm
Primární pas: 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm

SASK 21.3 - Jisticí transformátor proudu násuvný

SASK 21.3 - Jistící transformátor proudu

Primární jm. proud: 125...200 A
Primární vodič Ø: max 19,2 mm
Primární pas: 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm

SASK 31.5 - Jisticí transformátor proudu násuvný

SASK 31.5 - Jistící transformátor proudu

Primární jm. proud: 75...750 A
Primární vodič Ø: max 28 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 68 mm

ASG 106- Měřicí transformátor proudu násuvný

ASG 106 - Měřící transformátor proudu

Jednofázový transformátor proudu pro primární vodič o průměru 106mm.

Lze zvolit 1 až 4 vinutí v jednom pouzdru.

ASG 123 - Měřici transformátor proudu násuvný

ASG 123 - Měřící transformátor proudu

Jednofázový transformátor proudu pro primární pasovinu až 2x120x10 mm

Lze zvolit 1 až 3  vinutí v jednom pouzdru.



Příchytka transformátorů na DIN lištu

Příchytka na DIN lištu

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.

Měděná trubka

Měděná trubka_2

Měděná trubka pro měřicí a jisticí transformátory proudu s kruhovým otvorem, určená pro přímou montáž na sběrnice.

Plombovací krytka

Plombovací krytky

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.
